| 브랜드 이름: | junyi |
| 모델 번호: | DX |
| 모크: | 1pcs |
| Price: | negotiable |
| 포장에 대한 세부 사항: | 나무로 됩니다 |
| 지불 조건: | L/C (신용장), 전신환, 돈 그램 |

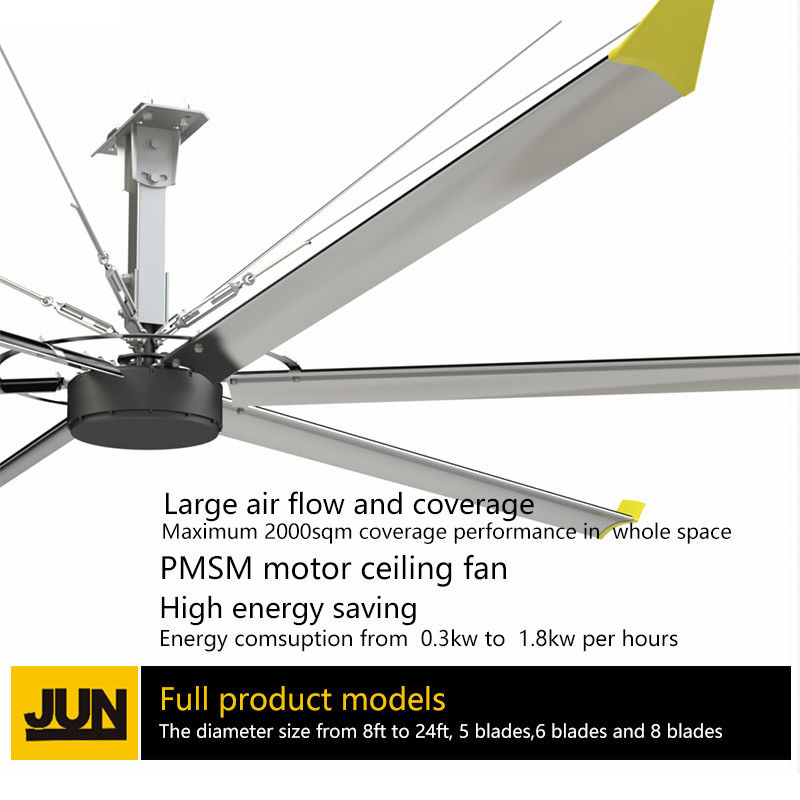

대형 산업용 천장 팬에서 불어오는 바람은 자연 바람 시스템과 같으며, 바람의 속도는 인체 피부에 가장 시원한 느낌을 줍니다. 작업자는 5-8도의 온도 차이를 느낄 수 있으며, 더운 여름에 작업자에게 적합한 작업 환경을 제공하여 생산 효율을 향상시킵니다.
팬의 기능:
1-환기
팬은 전체 공간의 공기 교환을 개선하며, 완벽한 유선형 디자인은 2-3m/s의 속도로 3차원 바람을 생성하여 자연 바람 시스템을 즐기는 듯한 느낌을 줍니다. 고비중의 연기, 습기, 이산화탄소 및 불량 공기의 확산을 촉진합니다. 따라서 작업 공간의 품질을 개선하고 건강하고 건조하며 안전한 작업 환경을 조성하여 작업 효율을 향상시킵니다.
2-편의성
작동이 편리하며, 제어 시스템은 최신 무극 주파수 변환기 제어 시스템을 채택합니다. 편리한 작동 외에도 인체공학적인 작동 인터페이스를 통해 전자 및 기계의 아름다움을 즐길 수 있습니다.
3-제습
대량의 공기량을 생성하여 공기 순환을 효과적으로 촉진하므로 습기가 잘 분산되어 빈대, 곰팡이 등의 문제 발생 확률을 크게 줄입니다.
4)아름답고 내구성 있음
복잡한 표면 처리 후, 제품은 주기적인 청소의 고통을 피할 수 있으며, 비용 대비 성능 비율이 가장 높고, 각 팬의 수명은 10년 이상 도달할 수 있습니다.
4-에너지 절약
팬 모터의 정격 전력은 1.5KW이며, 각 팬은 1000제곱미터의 작업 공간을 커버할 수 있습니다. 하루 8시간 작동 시, 전력 소비는 10도에 불과합니다. 일반 소형 팬 및 고전력 에어컨과 비교할 때, 대형 산업용 천장 팬은 에너지 절약의 모델이라고 할 수 있으며, 운영 비용을 크게 줄일 수 있습니다.
작동 원리:
대형 천장 팬은 에너지 절약, 작업 환경 개선을 위해 특별히 개발된 일련의 제품입니다. 아시다시피, 냉방만이 냉각 및 편안함 효과를 달성하는 유일한 방법은 아닙니다. 팬이 불 수 있는 영역은 직경 치수에 의해 결정되며 속도와는 관련이 없습니다. 따라서 대형 직경과 저속의 산업용 팬은 이러한 모든 특성을 결합합니다.
수년간의 깊은 연구와 탐구를 통해, 해외 선진 항공 기술을 통합하여, 저희 다이센은 뛰어난 성능의 프로펠러 블레이드를 개발했습니다. 이는 느린 회전을 통해 지속적이고 조용한 바람을 제공합니다. 독특하고 고효율 블레이드에 의해 생성된 대량의 공기 흐름이 아래로 밀려 내려가 거의 완벽한 프로펠러 배기가 구성됩니다.
대량의 공기 흐름을 지면으로 밀어내고, 특정 수준의 수평 공기 흐름을 구성하여 전체적인 공기 순환을 생성합니다. 장점은 전체적인 지면 커버리지와 3차원 공기 순환입니다.
"대형 산업용 천장 팬"에서 생성되는 바람의 속도는 약 1-3m/s이며, 공기 흐름이 인체 피부를 통과할 때 가장 시원한 느낌에 따라 완전히 계산됩니다. 너무 강한 공기 흐름은 사람들에게 짜증을 유발하고 직접적으로 불어오는 느낌을 주며, 너무 높은 속도의 공기 흐름은 사람들을 현기증 나게 합니다. 피부 증발과 바람 속도의 조합을 통해서만 시원함에 대한 사람들의 느낌을 아름답게 할 수 있습니다.
| 시리즈 | 모델 | 날개 수 | 전압 | 전력 | 직경 | 구동 방식 | 최대 속도 | 최대 공기량 | 최대 커버리지 면적(m²) | 설치 높이(m)에 적합 | 소음 수준 | 순중량 |
| 풍신 시리즈 (기어박스 모터) |
DS-7.3 | 6 | 220V/380V | "풍행" 시리즈 제품은 3미터에서 6미터 높이용입니다. | 7.3M (24FT) | 기어박스 모터 드라이브 | 50RPM | 888000m3/h | 1200 | 7~18 | ≤60db | 156kg |
| DS-6.7 | 6 | 220V/380V | "풍행" 시리즈 제품은 3미터에서 6미터 높이용입니다. | 6.7M (22FT) | 기어박스 모터 드라이브 | 52RPM | 822000m3/h | 1000 | 6~15 | ≤60db | 152kg | |
| DS-6.1 | 6 | 220V/380V | "풍행" 시리즈 제품은 3미터에서 6미터 높이용입니다. | 6.1M (20FT) | 기어박스 모터 드라이브 | 55RPM | 774000m3/h | 800 | 6~13 | ≤60db | 147kg | |
| DS-5.5 | 6 | 220V/380V | "풍행" 시리즈 제품은 3미터에서 6미터 높이용입니다. | 5.5M (18FT) | 기어박스 모터 드라이브 | 60RPM | 732000m3/h | 600 | 5~11 | ≤60db | 143kg | |
| DS-5.0 | 6 | 220V/380V | "풍행" 시리즈 제품은 3미터에서 6미터 높이용입니다. | 5.0M (16FT) | 기어박스 모터 드라이브 | 65RPM | 690000m3/h | 450 | 5~9 | ≤60db | 140kg | |
| 풍행 시리즈 (PMSM 모터) |
DX-7.3 | 6 | 220V | "풍행" 시리즈 제품은 3미터에서 6미터 높이용입니다. | 7.3M (24FT) | 브러시리스 직접 구동 | 50RPM | 888000m3/h | 1200 | 7~18 | ≤38db | 106kg |
| DX-6.7 | 6 | 220V | 1.2KW | 6.7M (22FT) | 브러시리스 직접 구동 | 55RPM | 822000m3/h | 1000 | 6~15 | ≤38db | 100kg | |
| DX-6.1 | 6 | 220V | 1.0KW | 6.1M (20FT) | 브러시리스 직접 구동 | 60RPM | 774000m3/h | 800 | 6~13 | ≤38db | 94kg | |
| DX-5.5 | 6 | 220V | 0.75KW | 5.5M (18FT) | 브러시리스 직접 구동 | 65RPM | 732000m3/h | 600 | 5~11 | ≤38db | 72kg | |
| DX-5.0 | 6 | 220V | 0.7KW | 5.0M (16FT) | 브러시리스 직접 구동 | 68RPM | 690000m3/h | 450 | 5~9 | ≤38db | 68kg | |
| DX-4.2 | 5 | 220V | 0.6KW | 4.2M (14FT) | 브러시리스 직접 구동 | 75RPM | 636000m3/h | 300 | 4~7 | ≤38db | 64kg | |
| DX-3.6 | 5 | 220V | 1.5KW | 3.6M (12FT) | 브러시리스 직접 구동 | 90RPM | 393600m3/h | 250 | 4~6 | ≤45db | 42kg | |
| DX-3.0 | 5 | 220V | 0.2KW | 3.0M (10FT) | 브러시리스 직접 구동 | 100RPM | 331800m3/h | 200 | 4~5 | ≤45db | 38kg | |
| DX-2.4 | 5 | 220V | 0.15KW | 2.4M (8FT) | 브러시리스 직접 구동 | 100RPM | 273000m3/h | 200 | 4~5 | ≤45db | 34kg |
섀시는 정밀 열간 단조 후 템퍼링되어 강도와 인성을 보장합니다. CNC 가공 후 동적 균형 감지를 수행하여 최적의 안정성을 보장합니다.
안정성.
유선형 블레이드 끝에서 공기가 모여 와류를 형성하여 캐비티 휘파람 소리를 방지하고 유체 역학 원리에 따라 블레이드 부상 반력을 상쇄하는 하향 압력을 생성하여 블레이드 안정성을 유지합니다.
블레이드 커넥터, 정밀 냉간 인발 공정 후 열처리가 수행됩니다. 호 표면이 가공된 후 블레이드와의 완벽한 결합을 보장하고 블레이드와의 최대 접촉면을 보장하여 균일한 힘을 보장합니다.
아연 도금 구조 강철 유니버설 조인트는 수평 및 수직 방향을 조절하여 팬이 수직 상태를 유지하도록 합니다. 따라서 회전 과정에서 팬의 균형을 보장하고 건물로의 토션 전달을 줄입니다.
커플링. ,40Cr 합금 커플링, 전송 안정성을 보장하는 CNC 가공
8mm 직경 강철 로프는 녹 방지 플라스틱으로 감싸져 있으며, 강화 로프 클립, 미끄럼 방지 턴버클 나사 장력으로 팬의 수평을 조절하고 팬의 흔들림을 방지하며 진동 에너지를 흡수합니다.
블레이드는 T6 열처리 공정을 통과한 항공 Al-mg I 합금 재질로 제작되어 높은 강도와 높은 내구성을 갖습니다.
팬의 다른 연결 부품에 따라 8.8 등급 이상의 고강도 나사를 선택합니다. 풀림 방지 자동 잠금 나사 및 미끄럼 방지 너트와 함께 풀림 방지 나사 접착제, 낙하 방지 연결 링, 블레이드의 낙하 방지 연결 부품.
★제어 장치
영구 자석 동기 모터(PMSM), 브러시리스 및 직접 구동, 기어박스 없음, 변속기 윤활유 없음, 영구 유지 보수 불필요, 220V 1 0.7KW 고효율, 에너지 절약, 조용하고 효율적
DAISEN의 독특한 설치 플레이트의 줄 구멍 디자인은 설치 플레이트의 미끄러짐을 방지합니다. 또한 콘크리트 및 원형 튜브 구조 및 기타 모든 종류의 구조에 대한 설치 키트도 보유하고 있습니다.
E9
블레이드는 T6 열처리 공정을 통과한 항공 Al-mg합금 재질로 제작되어 높은 강도와 높은 내구성을 갖습니다.
유선형 블레이드 끝에서 공기가 모여 와류를 형성하여 캐비티 휘파람 소리를 방지하고 유체 역학 원리에 따라 블레이드 부상 반력을 상쇄하는 하향 압력을 생성하여 블레이드 안정성을 유지합니다.
8mm 직경 강철 로프는 녹 방지 플라스틱으로 감싸져 있으며, 강화 로프 클립, 미끄럼 방지 턴버클 나사 장력으로 팬의 수평을 조절하고 팬의 흔들림을 방지하며 진동 에너지를 흡수합니다.
주요 부품 구성
★구동 장치
•풍신 시리즈 팬은 대만/독일 기어박스 모터를 채택합니다.
•풍행 시리즈는 업계 최초의 비탄소 브러시, 대형 토크, DC 구동 모터를 채택하여 기존 모터 감속기를 대체하고 높은 통합을 실현하며 신뢰성과 전송 효율을 향상시킵니다.
★제어 장치
•풍신 시리즈 팬은 대만/독일 브랜드 인버터 무단 속도 변경(옵션 방폭 컨트롤러)을 채택하여 회로 차단기 과전류 과부하 보호, 냉각 팬 및 기타 구성 요소를 구성합니다.
•풍행 시리즈 팬은 특수 브러시리스 컨트롤러를 채택합니다.
★팬 블레이드
•팬 블레이드 재질은 마그네슘 알루미늄 합금 T6 처리를 채택하여 내식성, 고강도, 고인성을 갖습니다.
•첨단 유체 시뮬레이션 소프트웨어 CFD 시뮬레이션 및 풍동 테스트, 공기 역학적 피로 방지 준수;
•지연 시작 기능으로 모터의 부하 및 충격을 크게 줄이고 수명을 연장합니다.
★구조 부품
•구조 부품은 Q235B 레이저, 벤딩 보강재 구조로 형성되며, 가장 두꺼운 부분은 8mm입니다.
•합금강 고강도 볼트 및 미끄럼 방지 너트가 볼트에 사용됩니다.
•강철 와이어 로프 및 턴버클 장력 구조로 팬의 낙하를 방지합니다.
• 통합 섀시는 파손 위험을 방지하고, 커플링 낙하 방지 구조는 나사 결함을 방지하며, 섀시는 떨어질 수 있고, 합판 구조의 구멍 배열 설계는 미끄러짐을 방지하며, 조절 가능한 구조는 모든 설치 조건에 적합하고, 호 모양의 조절 가능한 허리 구멍은 블레이드 섀시의 평면 수평을 보장하도록 조절할 수 있습니다.
1000제곱미터 공장의 세 가지 냉각 방법 비교
냉각 모드
수량
단위당 전력
총 전력
일반 비교
| 중앙 에어컨 | 1 | 80KW | 80KW | 공장 벽 및 문과 창문은 단열이 필요합니다. 장비의 일회성 투자 비용이 높고, 필터 교체 및 냉매 추가의 유지 보수 비용이 높습니다. |
| 전통적인 산업용 팬 | ***설치 적합 장소: 공장, 스포츠 센터, 물류 장소, 자동차 수리 작업장, 슈퍼마켓, 공항, 포장 작업장, 동물 사육 산업, 모든 종류의 홀, 피트니스 센터 등 충분히 높은 구조물. | 12KW | 12KW | 전통적인 벽걸이 팬의 설치는 벽과 기둥에 의해 제한됩니다. 바닥 팬의 전력선은 분산되어 잠재적인 안전 위험이 있습니다. 직원의 머리카락이 팬 블레이드에 섞이는 것은 안전하지 않으며, 작은 공간을 차지하고 서비스 수명이 짧습니다. |
| 7.3M 대형 산업용 천장 팬 | 1 | 1.5KW | 1.5KW | 넓은 커버리지 영역, 긴 서비스 수명, 낮은 유지 보수 비용, 설치 시 작업장 공간을 차지하지 않음, 안전 및 환경 보호 |
| 대형 산업용 천장 팬의 에너지 소비는 중앙 에어컨의 약 1/50, 전통적인 산업용 벽걸이 팬의 약 1/10입니다. | ***설치 적합 장소: 공장, 스포츠 센터, 물류 장소, 자동차 수리 작업장, 슈퍼마켓, 공항, 포장 작업장, 동물 사육 산업, 모든 종류의 홀, 피트니스 센터 등 충분히 높은 구조물. | "풍행" 시리즈 제품은 3미터에서 6미터 높이용입니다. | "풍행" 시리즈 제품은 3미터에서 6미터 높이용입니다. | ***위 사진과 같은 세 가지 주요 설치 구조에 대한 솔루션. |
