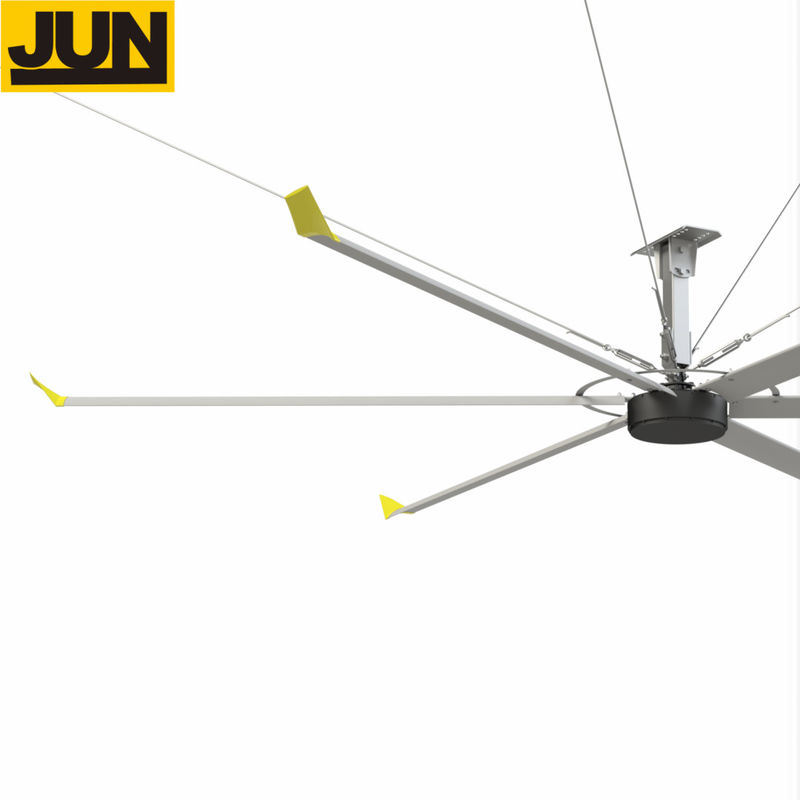

6.6m 기후 제어 대형 HVL 대용량 환기 팬

작동 원칙:
큰 천장 팬은 에너지 절감, 작업 환경 개선에 특별히 개발 된 제품 시리즈입니다.냉각은 냉각과 편안함을 얻을 수있는 유일한 방법이 아닙니다.팬의 부위는 그 지름의 차원에 의해 결정되지만, 그 속도와 아무 관련이 없습니다.큰 지름과 낮은 속도의 산업 팬은 이 모든 특성을 결합합니다..
수년간의 깊이 있는 연구와 탐사 후, 해외의 첨단 항공 기술을 통합함으로써, 우리는 Dai Sen이 뛰어난 성능을 가진그것은 천천히 회전하여 연속적이고 조용한 바람에 적합합니다특유의 고효율의 블레이드에서 생성되는 대량의 공기 흐름은 아래로 밀어내어 거의 완벽한 프로펠러 배기가스를 만들어냅니다.
그것은 대량의 공기 흐름을 땅으로 밀어내고,수평적으로 움직이는 높은 수준의 공기 흐름을 구성하여 전체 공기 순환을 생성합니다.이점 은 전체적인 지상 덮개와 3차원 공기 순환.
"큰 산업 천장 팬"에서 생성되는 바람의 속도는 약 1-3m/s이며, 공기 흐름이 인간의 피부를 통과 할 때 가장 좋은 냉각 감각에 따라 완전히 계산됩니다.너무 강한 공기 흐름은 사람들이 자극을 느끼게 합니다.직접적으로 불어오는 느낌, 너무 빠른 공기의 흐름 또한 사람들을 어지럼증으로 만듭니다. 단지 피부의 증발을 통해 바람의 속도를 결합하면 사람들의 냉각감을 아름답게 만들 수 있습니다.


"DAISEN"산업 천장 팬 기술 표준
일반
모델 번호는 ------------------------------------------------------------------DS-7.3
동작 모드 -------------------------------------------------------------------- 앞으로 실행
직경 ------------------------------------------------------------------------------------ 24 피트 / 7.3 미터
블레이드 스타일 (Blade Style)
블레이드 수 6개
명목 말력 -------------------------------------------- 2.0 HP / 1.5 kW
매달린 무게 (평균) -------------------------------------------------- 156Kg
운송 무게 (통제 상자, 장착 하드웨어 포함) (평균) 186kg
최대 dB
(*dB 값은 테스트를 통해 얻었습니다. 특정 응용 프로그램 / 설치 값은 다를 수 있습니다.


성능 (최대 속도)
이동 (fwd, 아래로 불어) ---------- 16800 CMM ((m3/min)
최대 속도 50 RPM
전력 사용 @ 최대 속도 -------------------- 1.5 kW
효율성 @ 100% 최대 속도 ------------------------------ 8.53CMM/와트
최대 효과적 면적 (설치 높이와 장애물 아래에 따라 달라집니다) --600-1400m2
전형적인 산업 간격 ---------------------------------------------12-40 미터

장착 하드웨어
표준 탑재
유니버설 I 빔 클램프와 회전 관절 및 250mm 드롭
글루람 마운트 (선택) 브래킷 / 회전 관절 & 200MM 드롭

추가 낙하 확장 (Puyou)--------- 최대 2m 20cm 증가
모터
변속기 모터 --------------------------------------------------- CV40-30-1500
베어링 구조 ------------------------------------------------------------ SKF 중량 베어링
설계 수명 12년
HP ---------------------------------------------------- 2 / 1.5 kW
환경 작동 온도 -20°C ~ +40°C
단열 클래스 H
보호급 IP 55
작업 상태 연속 S 1
서비스 요인 0.8/078
기어박스
타입 ---------------------------------------------------- 2단계 나선형
사용 기간 합성 기어 윤활유, 유지보수 무료
모터 컨트롤 패널 (MCP)
표준 전력 및 최대 앰프 수요 --220V AC 2Ø (16A) 또는 380 AC 3Ø (20A)
전력 표시등 (전력 표시등)
RF 라인 필터
에어 브레이커 스나이더 220V1Ø 16A 380V3Ø16A
VFD 모터 드라이브 케이블 -----------------RVV1*
주파수 변환기
전극 없는 주파수 조절기, ((1.5KW) 380V/220V
안전 요소
턴버클 스크루
기계적 반 떨어지는 구조
플라스틱으로 코팅된 철 케이블
블레이드 리테이너 링크 (6), 안전 케이블, 가이 와이어 (일반 천장 장착)
8개의 고강성 나사 및 반바퀴 견과류8,10.9, 12.9 등급은 다른 구조에 대해.
보증
모터, 블레이드, 기어박스, 컨트롤 패널에 1년 부품 보증

★드라이브 장치

★구조 구성 요소

1000 평방 미터 공장에서의 세 가지 냉각 방법의 비교

큰 산업 천장 팬의 에너지 소비는 중앙 에어컨의 약 1 / 50 및 전통적인 산업 벽 팬의 1 / 10입니다

***적절한 설치 장소: 공장, 스포츠의 충분한 높은 구조 센터, 물류 장소,자동차 수리 작업장,슈퍼마켓,공항, 패키지 작업장,축산업,모든 종류의 홀,그리고 피트니스 센터 등
*** 설치 높이: 6 미터에서 20 미터 높이의 "펜슈엔" 시리즈 제품.
3미터에서 6미터 높이의 "펜싱" 시리즈 제품.
*** 위의 그림과 같이 세 가지 주요 유형의 설치 구조에 대한 솔루션.

건물 구조물에는 다양한 형태가 있습니다. 우리는 세 가지 일반적인 구조물의 설치 방법을 제공합니다 (오른 그림):


전형적인 고객 애플리케이션
