4.2 미터 14ft 85rpm 많은 양 저속도 천정 선풍기들
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | daisen |
| 인증 | RoHS, ISO, UL, CE, SGS |
| 모델 번호 | DS |
| 최소 주문 수량 | 1 PC |
| 가격 | Negotiation |
| 포장 세부 사항 | 나무로 됩니다 |
| 배달 시간 | 3일이요 |
| 지불 조건 | L/C (신용장), 전신환, 돈 그램 |
제품 상세 정보
| 모델 부정. | DX-4.2 | 상표 | DS |
|---|---|---|---|
| 상술 | 지름 7.3 미터 | 식자재원산지정보 | 중국 |
| HS는 코드화됩니다 | 841459100 | 공항 | 광저우, 중국 |
| 수송 포장 | 나무로 되는 포장 | 재료 | 알루미늄 팬 |
| 잎 물자 | 알루미늄 마그네슘 합금 | 타입 | 축 팬 |
| 전류 유형 | AC | 거치 | 천장 선풍기 |
| 인증 | ISO | ||
| 하이 라이트 | 85rpm 많은 양 저속도 팬들,14ft 많은 양 저속도 팬들,85rpm 5 블레이드 천정 선풍기들 |
||
제품 설명

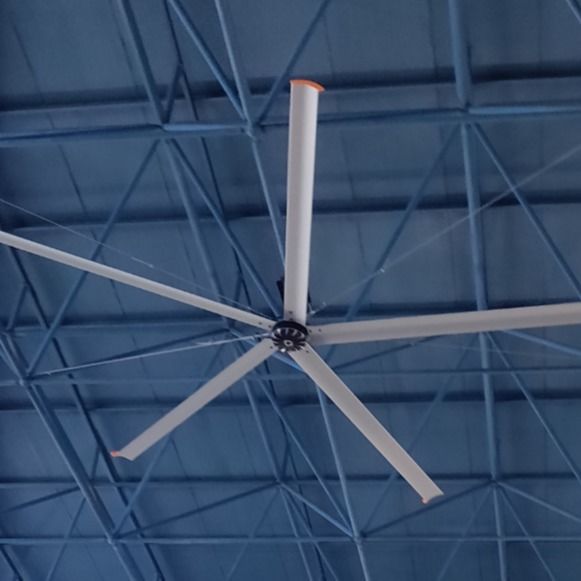

4.2 미터 지름 HVLS 천정 선풍기는 워크샵 환기와 공기 냉각법을 위해 사용했습니다
다이센 산업적 천정 선풍기 기술 표준
장군
모델 번호 ----------------------------------------------------------DS-7.3
조작 모드 ---------------------------------------------------------순방향 운전가동
지름 ------------------------------------------------------------------24 FT / 7.3 미터
블레이드식 ------------------------------------------------------------- 날개 / OP
블레이드의 수 ------------------------------------------------------- 6
기준 마력 ------------------------------------------------ 2.0 HP / 1.5 kW
매달림 저울추 (평균) -------------------------------------- 156Kg
선적 중량 (제어함을 포함하면서, 하드웨어를 탑재하 ) (평균이 됩니다) 186 Kg
최대 dB-------------------------------------------------------------------60
(*dB 가치는 테스트에 의해 획득되었습니다. 특수 응용 / 설치 가치는 변경될 수 있습니다.
(최대 속도에) 성능
치환 (아래 분 fwd) ---------- 16800 CMM (m3 / 분)
최대 속도----------------------------------------------------------- 50 RPM
맥스에 있는 전력 사용량. 속도 ----------------------- 1.5 kW
100% 맥스에 있는 효율. 속도 ------------------------------ 8.53CMM/Watt
최대 실효 면적 (아래의 장애물과 더불어, 다른 설치 높이에 따라 다릅니다)----600-1400 m2
전형적 산업적 간격 --------------------------------------------12-40 미터
장착 하드웨어
표준 탑재---------------------------------
보편적 아이빔은 스위블 관 이음쇠와 250 밀리미터 하락과 클램핑합니다
집성재는 회전 공동 &200MM 하락으로 (선택적) 브라켓을 탑재합니다
추가적 하락 연장 (푸유)--------- 20번 센티미터 증가에서 최고 2m
모터
기어 들 모우터 ------------------------------------------------------- CV40-30-1500
소결 베어링 설치 구조 ------------------------------------------------------- SKF 무거운 짐 태도
설계 생명 ------------------------------------------------------- 12년
HP ------------------------------------------------------- 2 / 1.5 kW
동작 대기온도------------- -20 Ｃ' +40C에'
절연류 -------------------------------------- Ｈ
클래스를 보호하세요------------------------------------------IP 55
작업 콘티티온------------------------------------------- 연속적인 Ｓ 1
서비스 팩터---------------------------------------- 0.8/0.78
기어박스
타입 -------------------------------------------------------- 나선형인 2-단계
서비스 간격-------------------------------------------그리스, 보수할 필요가 없는에 기름을 치는 종합적 기어
자동차 제어판 (MCP)
기준 전력과 맥스 앰프 드로우-------------------- --220V AC 2Ø (16A) 또는 380 AC 3Ø (20A)
전력 표시 광-------------------------------------------------------결점 / 운영 (빨간색 / 녹색)
RF 라인 필터-------------------------------------RF
공기 브레이커--------------------------------------- 쉐나이더 220V1Ø 16A 380V3Ø16A
VFD 모터 드라이브 케이블 -----------------RVV1*
주파수 변환기-------------------------
폴엘에스 주파수 controller,(1.5KW)|380V/220V
안전한 구성 요소
회전걸개나사
기계적 안티-드롭핑 구조
수지 피복강 케이블
블레이드 리테이너 링크 (6), 안전 케이블, 가이 와이어 (상한은 단지 탑재합니다)
디퍼르누스트 구조를 위한 8.8,10.9, 12.9 학년의 고강도 스크루와 미끄럼 방지 견과류.
보증
모터, 블레이드, 기어박스 & 제어판 위의 일년 부품 보증.
제품 모델
| 모델 | 전압 | 힘 | 지름 | 최대 속도 | 음량 | 잡음 등급 | 중량 | |
| 펭쉔은 세이레스 | DS-7.3 | 220V/380V | 1.5KW | 7.3M | 50 | 16800m3/min | ≤60 | 156 킬로그램 |
| DS-6.6 | 220V/380V | 1.5KW | 6.6M | 55 | 12862m3/min | ≤60 | 151 킬로그램 | |
| DS-6.0 | 220V/380V | 1.5KW | 6.0M | 60 | 12261m3/min | ≤60 | 148g | |
| DS-5.4 | 220V/380V | 1.5KW | 5.4M | 65 | 11963m3/min | ≤60 | 144 킬로그램 | |
| 펑싱 시리즈 | DS-4.8 | 220V | 0.75KW | 4.8M | 75 | 10675m3/min | ≤40 | 60 킬로그램 |
| DS-4.2 | 220V | 0.52KW | 4.2M | 85 | 5213m3/min | ≤40 | 56 킬로그램 | |
| DS-3.6 | 220V | 0.40KW | 3.6M | 95 | 3326m3/min | ≤40 | 52 킬로그램 | |
| DS-3.0 | 220V | 0.35KW | 3.0M | 120 | 2673m3/min | ≤40 | 48 킬로그램 |
주요 요소 구성
★drive 장치
오펑션 시리즈 팬은 대만 / 독일 기어박스 모터를 채택합니다
신뢰성과 전송 효율을 향상시키면서, 오펑싱 시리즈는 고집적화를 실현하면서, 전통적 모터 속도 환원제를 대체하면서, 산업의 첫번째 비 탄소 브러시, 큰 토크, DC 구동 모터를 채택합니다
★control 장치
★control 장치
오펑션 시리즈 팬은 팬과 다른 성분을 냉각시키면서, 회로 차단기 과전류 과부하 방지를 구성하기 위해 대만 / 독일 브랜드 인버터 무계단변속 (선택적 방폭 제어기)을 채택합니다
오펑싱 시리즈 팬은 특수 세척솔 무료 제어기를 채택합니다
★fan은 인라인스케이트를 탑니다
Fan 날의 오디 물질은 마그네슘 알루미늄 합금 T6 치료, 부식 저항성, 고강도, 강인성을 채택합니다
공기 역학 반대 약화에 일치하는, 오아드밴스드 유체 시뮬레이션 소프트웨어 CFD 시뮬레이션과 풍동 시험 ;
오위스 지연 시작, 로드와 모터의 영향의 기능이 매우 감소되고 서비스 수명이 더 오랫동안 있습니다
★Structure 성분
스티프너 구조를 만곡시키면서, 오디 구조물 부품은 Q235B 레이저에 의해 형성되고 가장 두꺼운 부품이 8 밀리미터입니다.
오알로이 철강 고력 볼트와 미끄럼 방지 견과류는 볼트를 위해 사용됩니다.
하락하는 것에 반대하여 팬을 안정시키기 위한 오스틸 와이어 로프와 터언버클 텐션 구조
오우 통합된 샤시가 골절의 더 리스크를 방지할 수 있고, 결합 반대 떨어지는 구조가 스크루 결점을 회피할 수 있습니다, 샤시가 떨어질 수 있습니다, 합판 구조의 구멍 배치 설계가 미끄러져 움직이어서 방해가 될 수 있습니다, 조절 가능 구조가 홀이 보증하기 위해 조정될 수 있는 어떠한 설치 조건을 위한 적당하고 아크형상 조정할 수 있는 허리입니다 평평한 수준의 블레이드 섀시
1000 평방미터 공장에서 세가지 냉동 방법의 비교
| 냉동 모드 | 양 | 전원 / 유닛 | 키가 큰 전원 | 일반적 비교 |
| 중앙 공기 조화기 | 1 | 80KW | 80KW | 벽과 식물의 창호는 격리되도록 요구됩니다. 한때 장비의 투자의 비용은 높고 필터 엘리멘트와 추가한 냉각제를 대체하는 유지 비용이 높습니다 |
| 전통적 산업적 팬 | 40 | 0.3KW | 12KW | 전통적 외벽 팬들의 설치는 외벽과 기둥에 의해 제한됩니다. 층 팬들의 전선은 흩뿌려지며, 그것이 포텐셜 안전 장애 구역을 가지고 있습니다. 그것은 좁은 공간을 차지하는 Fan 날로 혼합될 직원들의 머리를 위해 안전하지 않고, 짧은 서비스 라이프를 커버합니다 |
| 7.3M 큰 산업적 천정 선풍기 | 1 | 1.5KW | 1.5KW | 큰 적용범위 영역, 긴 서비스 라이프, 낮은 유지보수 비용, 설치는 워크숍 자리, 안전과 환경 보호를 차지하지 않습니다 |
큰 산업적 천정 선풍기의 에너지 소비는 중앙 공기 조화기의 그것 중 1 / 50과 전통적 인더스트리얼 월 선풍기의 그것 중 1 / 10에 대한 것입니다
설치의 ***Suitable 장소 : 휘트니스 센터 등과 더불어, 공장의 어떠한 충분히 높구조, 스포츠 센터, 기호 논리학 장소, 자동차 수리 워크숍, 슈퍼마켓, 공항, 패키지 워크숍, 동물 브레딩 산업, 홀의 어떠한 종류.
: 20 미터 높이에 대한 6 미터 동안 펭쉔 시리즈품.
6 미터 높이에 대한 3 미터 동안 펑싱 시리즈품.
설치 구성 상기와 같이 보여진 사진의 3 주 종을 위한 ***Solutions.
빌딩 구조의 물가가 있습니다. 우리는 당신에게 3가지 공통 구조 (우측 도형)의 설치 방법을 제공합니다 :
선풍기의 공기 흐름
전형적 고객 애플리케이션
